Yêu Cầu Chỉnh Sửa: Tăng Kích Thước Vòng Cung Gauge & Giảm Font Số Điểm

Ngày cập nhật: 08/07/2026
Loại: UI/UX Gauge Chart Sizing & Typography Adjustment
Màn hình: Điểm (PointScreen) — Khu vực biểu đồ "Point xét hạng"

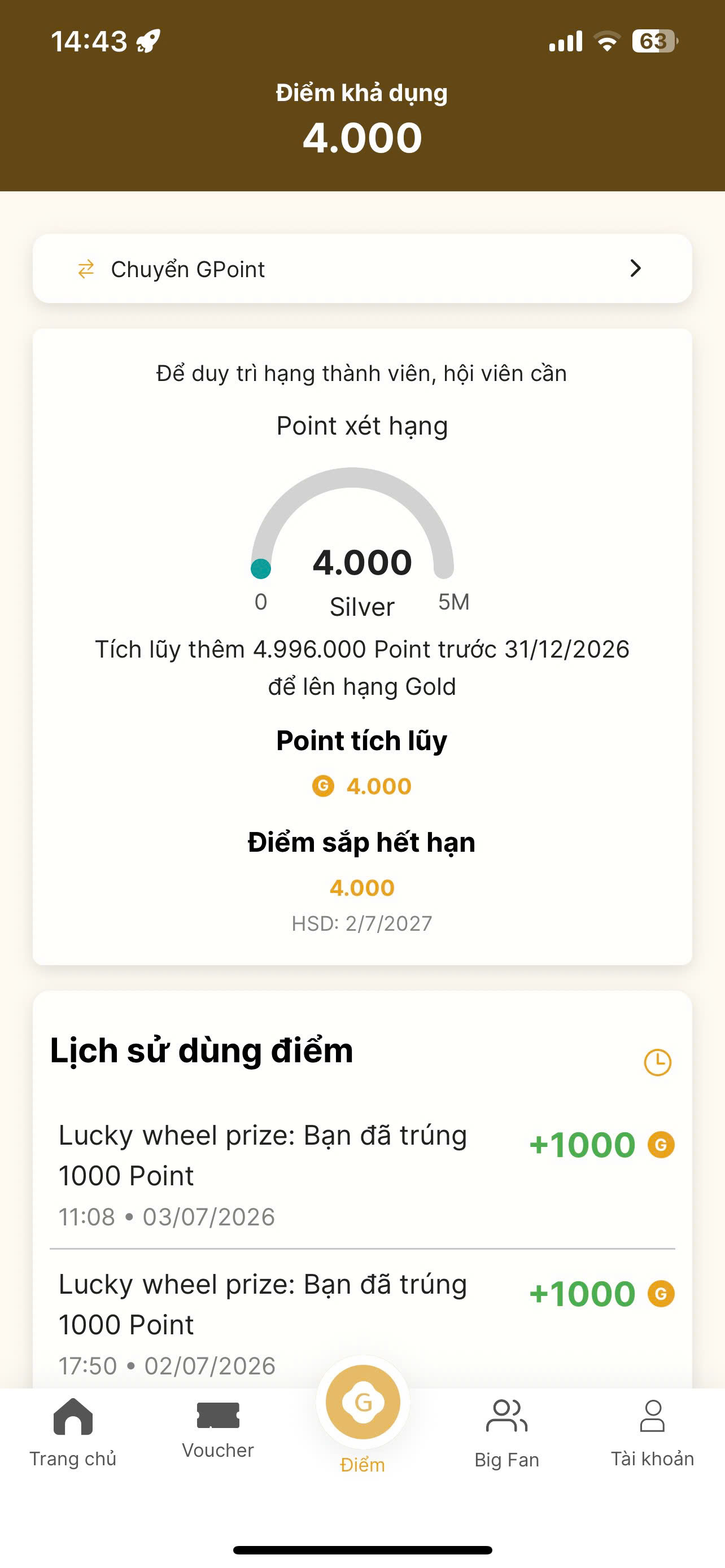

Ảnh feedback:

Tài liệu liên quan: Xem thêm đặc tả thiết kế gốc tại
docs/golden-membership/APP/6thang7/typography-and-gauge-design-spec.md

1. Vấn Đề Hiện Tại​

Nhìn vào màn hình thực tế (ảnh trên), biểu đồ bán nguyệt (gauge) đang có các vấn đề:

1.1 Vòng cung quá nhỏ​

  • Bán kính vòng cung nhỏ: Gauge trông thu hẹp, chiều rộng và chiều cao của toàn bộ vòng cung chưa tận dụng không gian màn hình đang có.
  • Đường cong mỏng: strokeWidth hiện tại quá nhỏ, đường cung gần như chỉ là một đường kẻ mảnh — không tạo được điểm nhấn thị giác.

1.2 Font số điểm trong gauge quá lớn — sẽ bị tràn khi số lớn​

  • Hiện tại số "4.000" đang hiển thị vừa vặn, nhưng khi người dùng tích lũy lên hàng triệu hoặc chục triệu điểm (ví dụ: 70.000.000, 4.996.000), số sẽ tràn ra ngoài vòng cung hoặc bị cắt.
  • Cần giảm font size xuống 1–2px để chuỗi số dài vẫn vừa trong không gian bên trong gauge.

2. Yêu Cầu Chỉnh Sửa​

2.1 Tăng kích thước vòng cung Gauge​

Thông sốHiện tại (ước tính)Yêu cầu mới
Chiều rộng gauge (width)~180–200pxTăng thêm 20–30px (ví dụ: 220–240px hoặc 80% màn hình)
Chiều cao vùng gauge (height)~90–100pxTăng tương ứng (ví dụ: 110–130px)
Độ dày đường cong (strokeWidth)~6–8px16–18px (tham chiếu ảnh thiết kế chuẩn 6thang7)
Bán kính vòng cung (radius)~80–90pxTăng tương ứng chiều rộng mới
Đầu đường cong (strokeLinecap)square hoặc mặc địnhround (đầu tròn)

2.2 Giảm font size số điểm bên trong Gauge​

Số điểm hiển thị bên trong vòng cung cần nhỏ hơn để đủ chỗ cho số có nhiều chữ số:

Trường hợp sốVí dụYêu cầu font size
Số nhỏ (hàng nghìn)4.000Hiển thị tốt ở 26–28px
Số triệu4.996.000Cần 24–26px để vừa
Số chục triệu70.000.000Cần 22–24px để vừa

Giải pháp tốt nhất: Dùng font size động — tự thu nhỏ theo độ dài chuỗi số. Nếu không có thư viện hỗ trợ, dùng font size cố định 24px — đủ nhỏ cho số chục triệu, vẫn đủ to để đọc rõ.

// Tính font size động theo độ dài chuỗi số
const getGaugeFontSize = (value) => {
  const formatted = value.toLocaleString('vi-VN'); // "70.000.000"
  if (formatted.length <= 7)  return 28; // <= 7 ký tự (hàng triệu): 28px
  if (formatted.length <= 10) return 24; // 8-10 ký tự (chục triệu): 24px
  return 20;                              // > 10 ký tự: 20px (dự phòng)
};

3. Gợi Ý Cấu Trúc Code (React Native + react-native-svg)​

import Svg, { Path, G } from 'react-native-svg';

// ===== Hằng số kích thước Gauge =====
const GAUGE_WIDTH      = 230;   // Tăng chiều rộng tổng thể
const GAUGE_RADIUS     = 95;    // Bán kính (= GAUGE_WIDTH/2 - strokeWidth/2)
const STROKE_WIDTH     = 17;    // Dày hơn so với hiện tại
const STROKE_LINECAP   = 'round';
const GAUGE_HEIGHT     = GAUGE_RADIUS + STROKE_WIDTH + 10; // Chiều cao vùng SVG

// ===== Component Gauge =====
const MembershipGauge = ({ currentPoints, maxPoints, rank }) => {
  const progress = Math.min(currentPoints / maxPoints, 1);
  const fontSize = getGaugeFontSize(currentPoints);

  // Tính toán arc path...
  const cx = GAUGE_WIDTH / 2;
  const cy = GAUGE_RADIUS + STROKE_WIDTH / 2;

  return (
    <View style={{ alignItems: 'center' }}>
      <Svg width={GAUGE_WIDTH} height={GAUGE_HEIGHT}>
        {/* Nền xám */}
        <Path
          d={buildArcPath(cx, cy, GAUGE_RADIUS, 0, 1)}
          stroke="#E0E0E0"
          strokeWidth={STROKE_WIDTH}
          strokeLinecap={STROKE_LINECAP}
          fill="none"
        />
        {/* Thanh tiến trình teal */}
        <Path
          d={buildArcPath(cx, cy, GAUGE_RADIUS, 0, progress)}
          stroke="#2BA89A"
          strokeWidth={STROKE_WIDTH}
          strokeLinecap={STROKE_LINECAP}
          fill="none"
        />
      </Svg>

      {/* Số điểm — font size động */}
      <Text style={[styles.gaugeValue, { fontSize }]}>
        {currentPoints.toLocaleString('vi-VN')}
      </Text>

      {/* Hạng */}
      <Text style={styles.rankLabel}>{rank}</Text>
    </View>
  );
};

const styles = StyleSheet.create({
  gaugeValue: {
    // fontSize được truyền động qua prop
    fontWeight: '700',
    color: '#1A1A1A',
    textAlign: 'center',
    letterSpacing: -0.5,  // Thu nhẹ khoảng cách chữ để số dài vừa hơn
    marginTop: -GAUGE_HEIGHT * 0.4, // Kéo số vào trong vùng gauge
  },
  rankLabel: {
    fontSize: 14,
    fontWeight: '600',
    color: '#2BA89A',
    textAlign: 'center',
    marginTop: 4,
  },
});

4. Bảng Tóm Tắt Thay Đổi​

Thay đổiGiá trị cũGiá trị mớiLý do
Chiều rộng gauge~190px~230pxTận dụng không gian màn hình
Bán kính~80px~95pxTỷ lệ theo chiều rộng mới
strokeWidth~7px17pxĐường cung nổi bật, dày
strokeLinecapsquareroundĐầu tròn mềm mại hơn
Font size số điểm~28–30px24px cố định (hoặc động)Tránh tràn khi số hàng chục triệu
letterSpacingmặc định-0.5Giúp số dài vừa trong gauge

Checklist Kỹ Thuật​

  • Tăng GAUGE_WIDTH lên ~230px và GAUGE_RADIUS lên ~95px trong file PointScreen.tsx hoặc component gauge riêng.
  • Tăng STROKE_WIDTH lên 17 và đặt strokeLinecap="round" cho cả 2 path (nền + progress).
  • Giảm font size số điểm bên trong gauge: áp dụng hàm getGaugeFontSize() tính động theo độ dài, hoặc đặt cố định 24px.
  • Thêm letterSpacing: -0.5 cho Text số điểm để chuỗi số dài không bị quá rộng.
  • Điều chỉnh marginTop âm của Text số điểm để tọa độ vẫn nằm bên trong vùng gauge sau khi tăng kích thước.
  • Test với các giá trị điểm: 4.000, 4.996.000, 70.000.000 để xác nhận số không bị tràn trong mọi trường hợp.
  • Test trên màn hình nhỏ (iPhone SE 375px) và màn hình lớn (414px+) để gauge không bị cắt hai bên.
